Описание

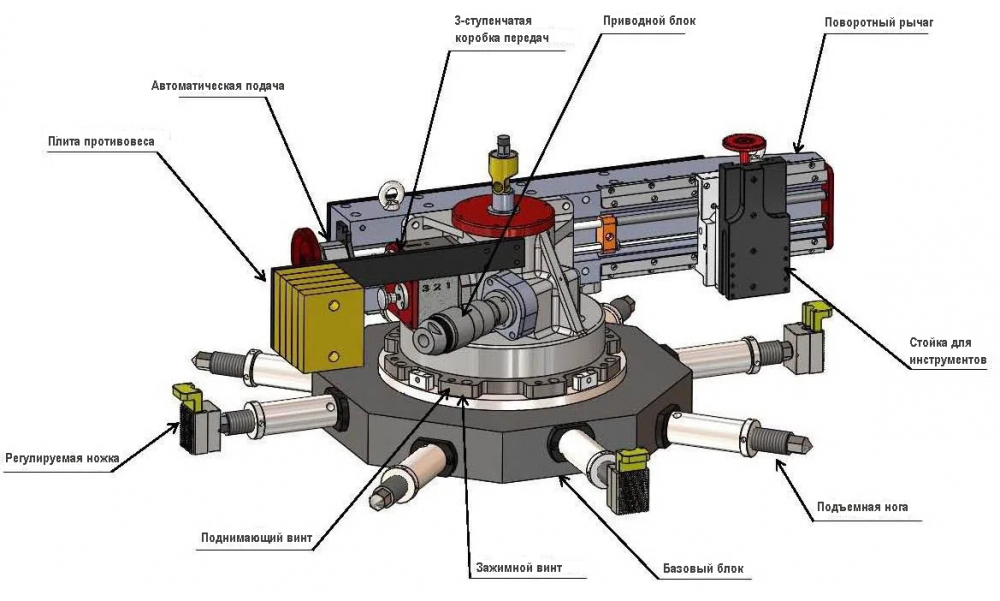

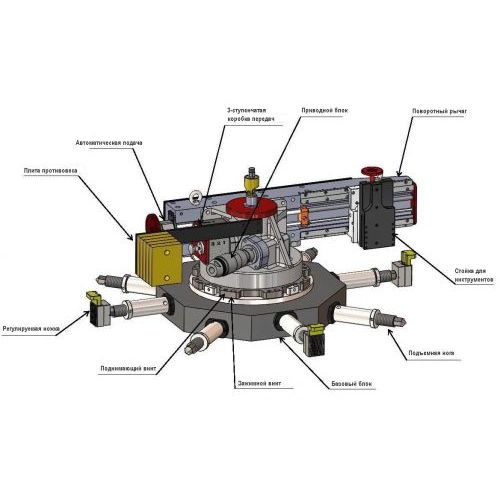

Новая установка ТВЕ-60 с внутренним креплением позволяет проводить все виды обработки фланцев, вырезание канавок под уплотнители и зенкерование на трубах.

Независимые быстросъемные монтажные базы трех размеров оснащены микрорегулируемыми прижимными губками, которые помогают быстро выровнять основание для более удобной работы на объекте.

Особенности

Легкий и прочный алюминиевый корпус.
Высокое качество обработки даже при работе в сложных условиях.
Поворотный резцедержатель.
Непрерывная подача.
Быстрая установка и демонтаж машины.

Технические характеристики

Привод	Пневматический
Диапазон обработки	320-1500 мм
Тип зажима	Внутренний
Диапазон зажима	290-1450 мм
Рабочий ход резцедержателя	102 мм
Макс. частота вращения	20 об/мин
Пневматическая сеть	3000 л/мин, 0.6 Мпа
Мощность привода	4 л.с.
Кол-во режимов подачи	6
Масса (с основанием)	220 кг
Масса в упаковке	500 кг
Габариты в упаковке	1480×750×880 мм

Режимы торцевой подачи и нарезания канавки
Направление	Подача	мм/об	дюйм/об	канавка/дюйм
В	1	0,1935	0,0076	131
В	2	0,3113	0,0123	82
В	3	0,6718	0,0264	38
Вне	1	0,1430	0,0056	178
Вне	2	0,2300	0,0091	110
Вне	3	0,4964	0,0195	51

Режимы подачи при растачивании
Направление	Подача	мм/об	дюйм/об
В	1	0,0538	0,0021
В	2	0,0865	0,0034
В	3	0,1866	0,0073
Вне	1	0,0397	0,0016
Вне	2	0,0639	0,0025
Вне	3	0,1379	0,0054

Комплектация

Машина для обработки фланцев ТВЕ-60 с двигателем.
Основание размера S.
Основание размера M.
Основание размера L.
Стойка для инструмента.
Удлинённая оправка для инструмента.
Режущая пластина, 5 шт.
Противовес с пластиной.
Удлинительная гайка.
Полный комплект зажимных винтов.
Полный комплект удлинителей.
Полный комплект ручного инструмента.
Смазочное масло (для пневматического двигателя).
Смазка для воздушного фильтра-SMC.
Соединение для шланга.
Манометр.
Кейс для хранения/транспортировки.
Руководство.
