Описание

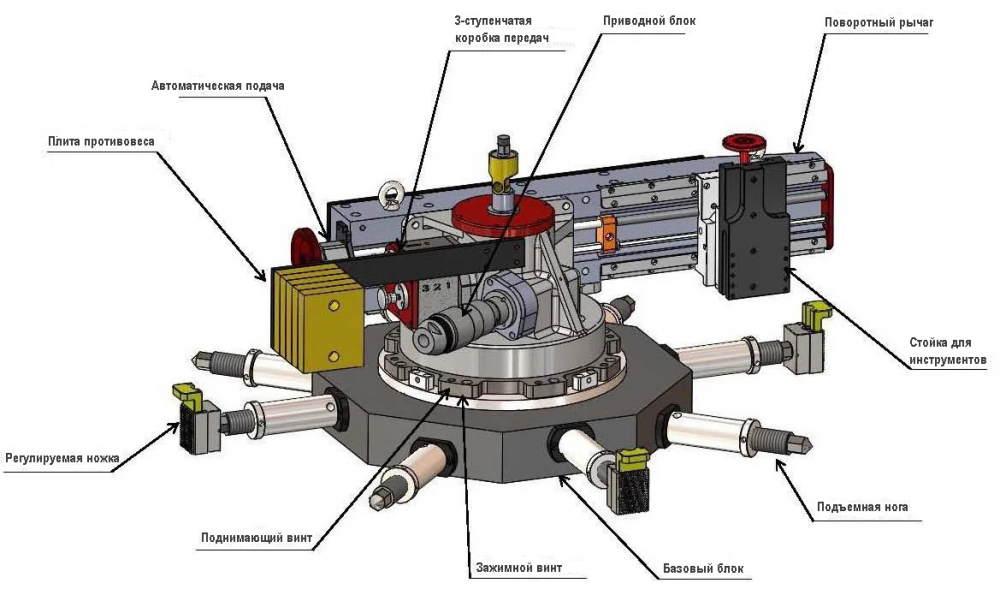

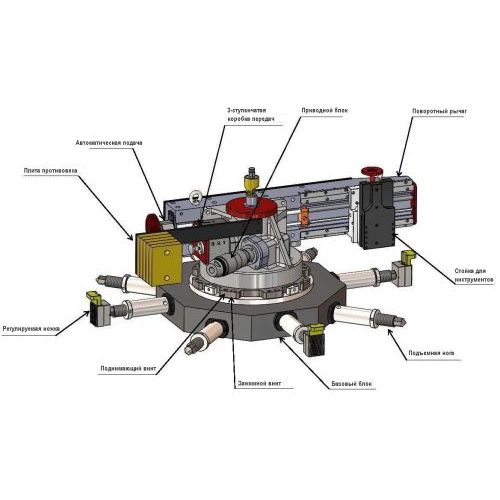

Новая установка ТВЕ-40 с внутренним креплением позволяет проводить все виды обработки фланцев, вырезание канавок под уплотнители, подготовку сварного шва и зенкерование на трубах.

Независимые быстросъемные монтажные базы трех размеров оснащены микрорегулируемыми прижимными губками, которые помогают быстро выровнять основание для более удобной работы на объекте.

Особенности

Легкий и прочный алюминиевый корпус.
Высокое качество обработки даже при работе в сложных условиях.
Поворотный резцедержатель.
Непрерывная подача.
Быстрая установка и демонтаж машины.

Технические характеристики

Модель	ТВЕ-40 Э	ТВЕ-40 П
Привод	Электро	Пневмо
Диапазон обработки	153-1000 мм
Тип зажима	Внутренний
Диапазон зажима	145-910 мм
Рабочий ход резцедержателя	102 мм
Частота вращения	0-40 об/мин	10-33 об/мин
Параметры питания	220-240 В, 50/60 Гц, 1-фазный	1,8 м³/мин, 0.6 Мпа
Мощность привода	1500 кВт	2,3 л.с.
Кол-во режимов подачи	6
Масса	68 кг
Масса в упаковке	350 кг	330 кг
Габариты в упаковке	1250×650×780 мм	1250×650×610 мм

Режимы торцевой подачи и нарезания канавки
Направление	Подача	мм/об	дюйм/об	канавка/дюйм
В	1	0,1428	0,0056	178
В	2	0,2298	0,0090	111
В	3	0,4959	0,0195	51
Вне	1	0,1055	0,0042	241
Вне	2	0,1698	0,0067	150
Вне	3	0,3664	0,0144	69

Режимы подачи при растачивании
Направление	Подача	мм/об	дюйм/об
В	1	0,0397	0,0016
В	2	0,0638	0,0025
В	3	0,1377	0,0054
Вне	1	0,0293	0,0012
Вне	2	0,0472	0,0019
Вне	3	0,1018	0,0040

Комплектация

Машина для обработки фланцев ТВЕ-40 с двигателем.
Основание размера S.
Основание размера M.
Основание размера L.
Стойка для инструмента.
Удлинённая оправка для инструмента.
Режущая пластина, 5 шт.
Противовес с пластиной.
Удлинительная гайка.
Полный комплект зажимных винтов.
Полный комплект удлинителей.
Полный комплект ручного инструмента.
Смазочное масло (для пневматического двигателя).
Смазка для воздушного фильтра-SMC.
Соединение для шланга.
Манометр.
Стальной кейс для хранения/транспортировки.
Руководство.
