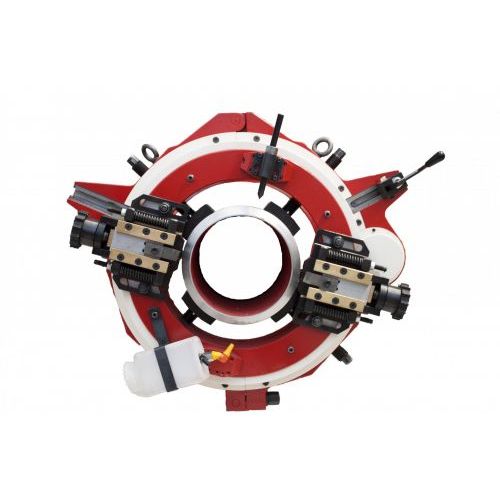

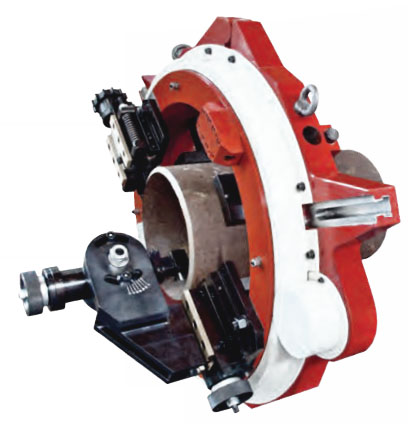

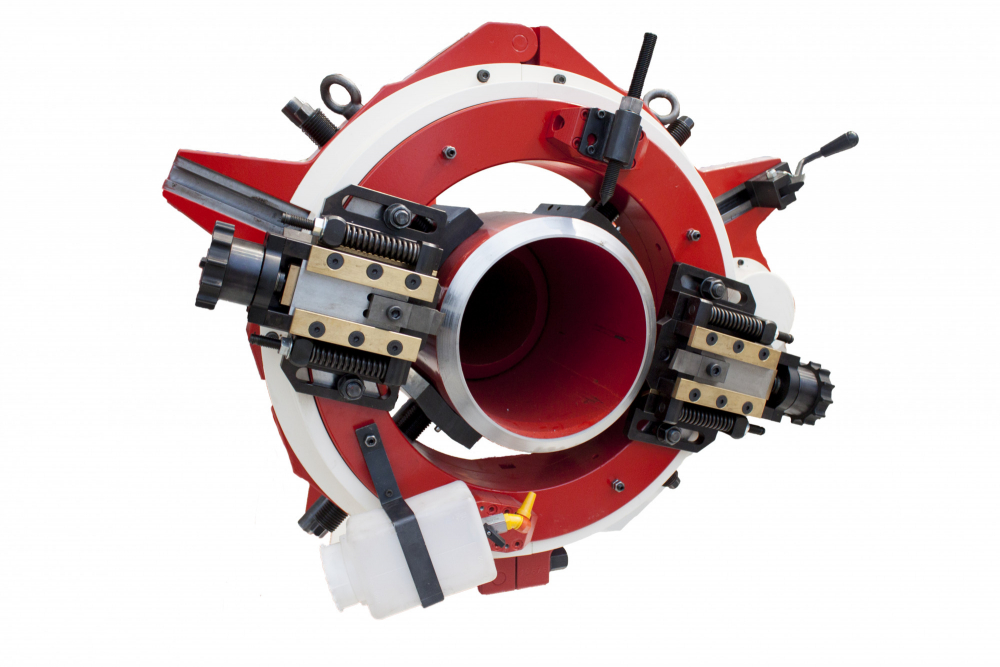

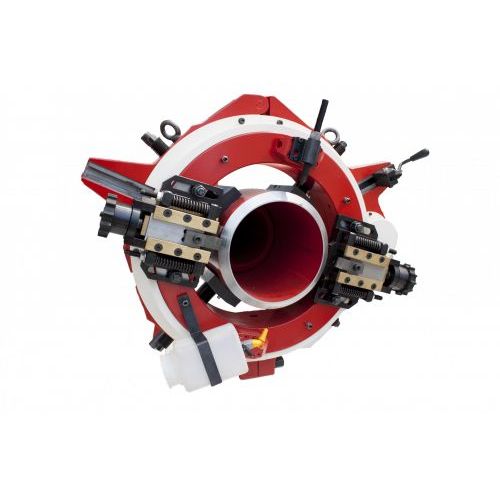

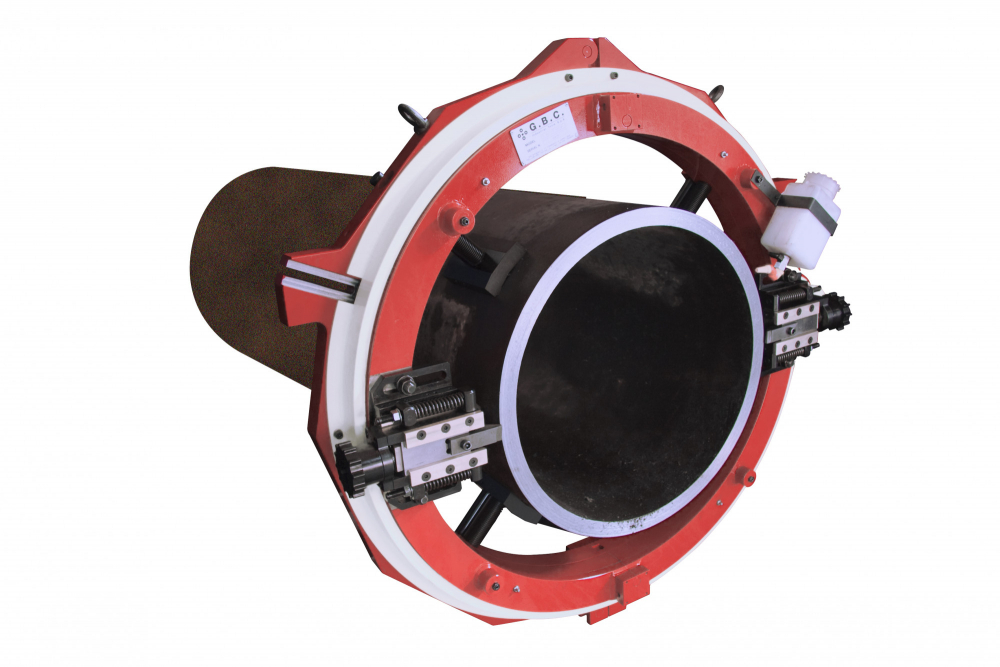

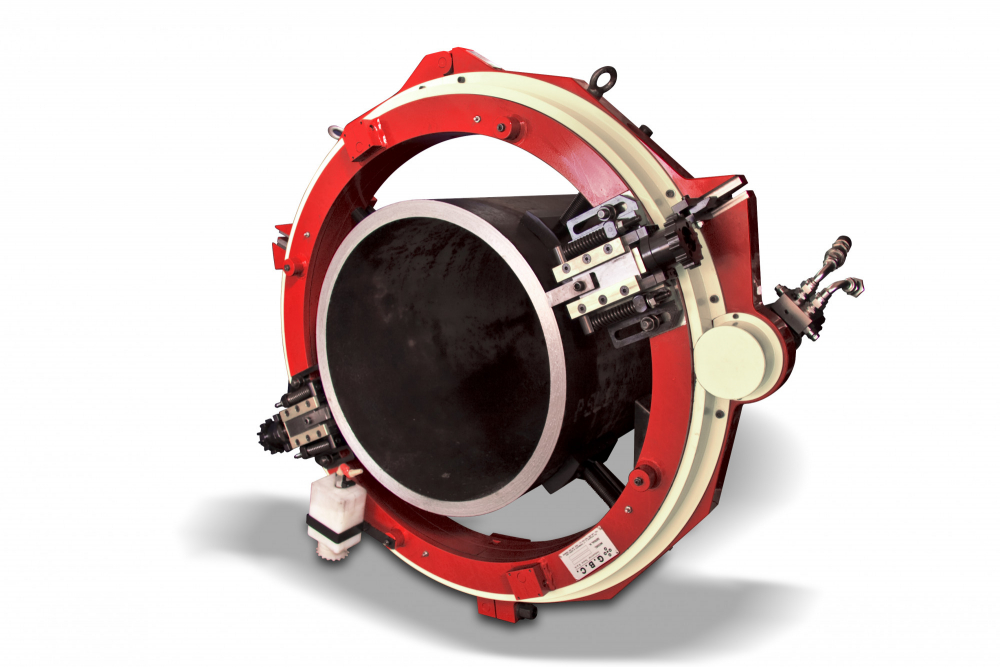

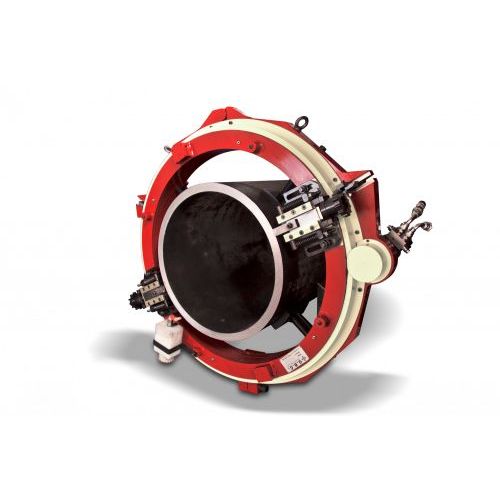

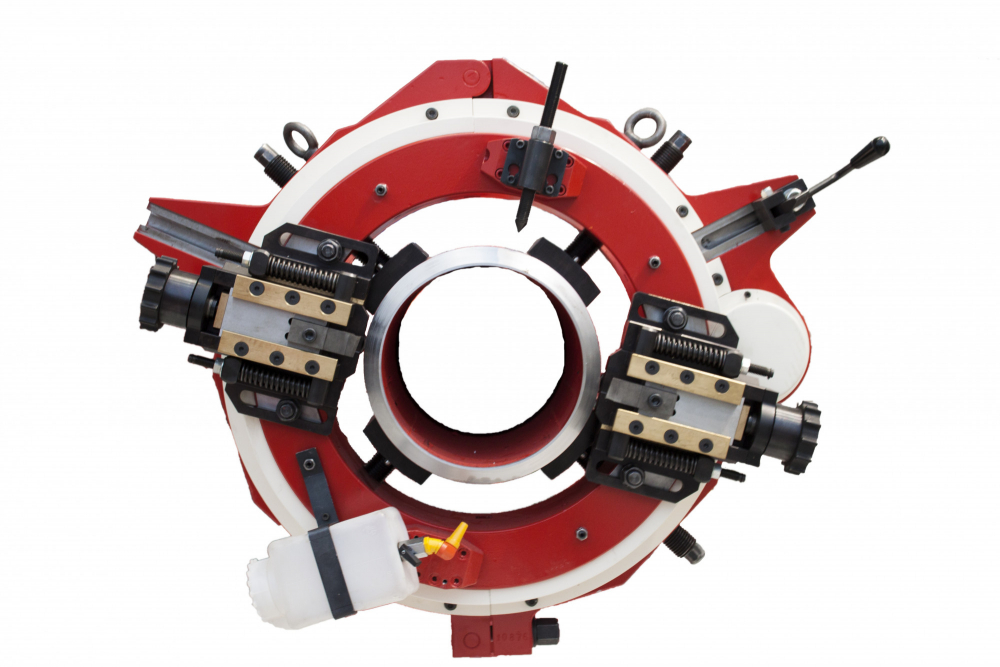

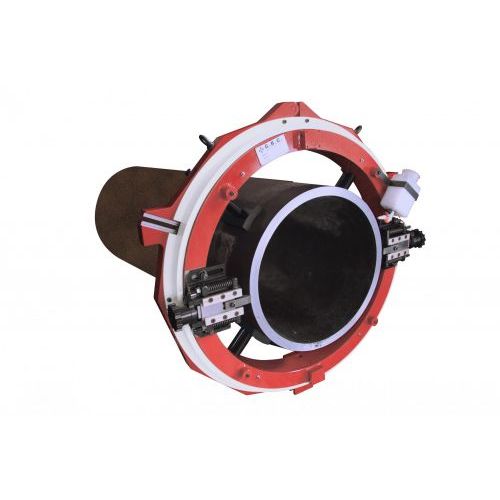

Разъемный труборез G.B.C. SuperCutter SC-42-48 — идеальный станок для холодной резки и снятия фаски с труб при работе в тяжелых условиях, таких как обслуживание трубопровода, обслуживание морских платформ, систем газовой и нефтедобычи, а также подводных работ.
Особенности
- Диаметр труб: от 1066,8 до 1219,2 мм.
- Функции: холодная резка труб, снятие фаски, торцевание, расточка.
- Материалы: углеродистая сталь, нержавеющая сталь, дуплекс, инконель и др.
- Доступные приводы: электрический, пневматический, гидравлический.
- Не имеет ограничений по толщине стенок обрабатываемых труб за счет возможности изготовления резцов под конкретную задачу.
Конструкция

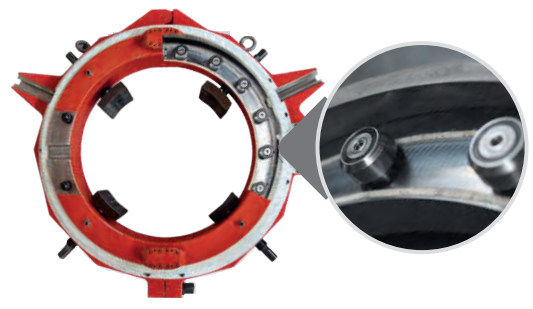

В конструкции SUPERCUTTER используются высококачественные подшипники и внедрена инновационная система вращения, что обеспечивает исключительную точность и высокую скорость обработки, превосходящую возможности аналогов.

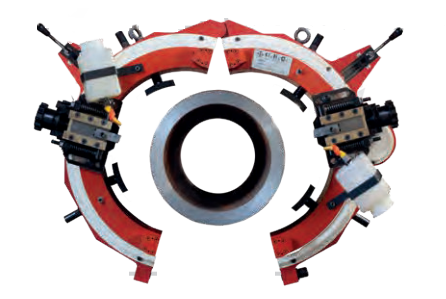

SUPERCUTTER сконфигурирован для работы на месте эксплуатации трубопровода и имеет раскладывающуюся раму, которая позволяет разместить станок на всей длине трубопровода.

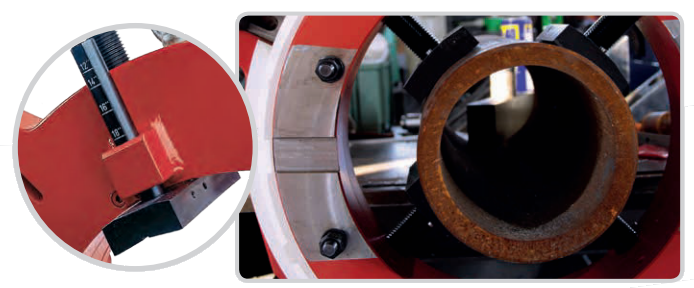

На верхних прижимных кулачках выгравирована линейная шкала для быстрой и легкой настройки устройства.
Система компенсации овальности труб

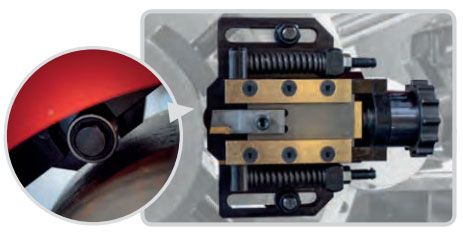

Станок оборудован двумя держателями инструмента со встроенной системой компенсации овальности труб, которая устраняет отклонения в диаметре заготовки, благодаря чему достигается равномерная фаска. Также на станке установлено устройство автоматической подачи.
Технические характеристики
| Диапазон блокировки | 1066,8-1219,2 мм |
| Ход резцедержателя | 60 мм |
| Радиальная подача | 0,125 мм |
| Масса | 410 кг |

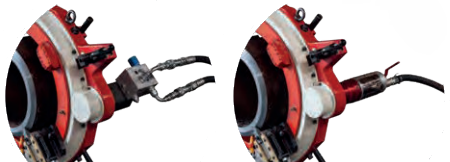

Доступные приводы: электрический, пневматический и гидравлический.
Электрический привод
| Мощность | 2400 Вт |
| Параметры питания | 230 В, 50 Гц |
| Макс. крутящий момент | 2063 Нм |
| Частота вращения (без нагрузки) | 8 об/мин |
Пневматический привод
| Мощность | 2х3,1 кВт |
| Расход воздуха | 2х2800 л/мин |
| Давление воздуха | 6-8 Бар |
| Макс. крутящий момент | 2х2904 Нм |
| Частота вращения (без нагрузки) | 9 об/мин |
Гидравлический привод
| Мощность | 5 кВт |
| Макс. давление в блоке питания GBC | 180 Бар |
| Расход масла | 30 л/мин |
| Макс. крутящий момент | 6830 Нм |
| Частота вращения (без нагрузки) | 11 об/мин |

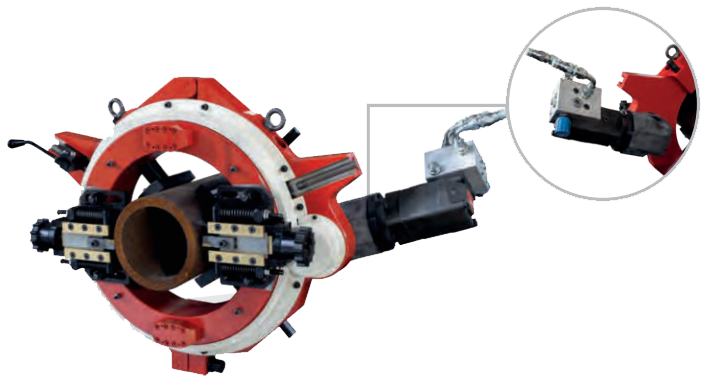

Установка привода под углом 90° для работы в труднодоступных местах с ограниченным рабочим пространством.

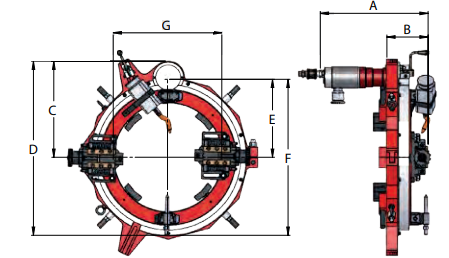

Габариты
| A | 500 мм - пневм. 500 мм - электр. 370 мм - гидр. |
| B | 275 мм |
| C | 425 мм |
| D | 800 мм |
| E | 375 мм |
| F | 750 мм |
| G | 400 мм |

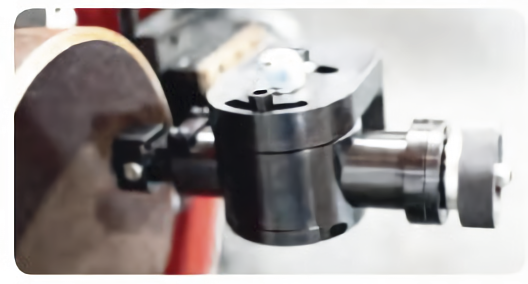

Суппорт для расточки (опционально)
Расточной держатель инструмента внутренней обработки труб с микрометрической регулировкой хода инструмента.
Резцы
Широкий ассортимент инструментов для резки и фаски (стандартная и комбинированная) любых материалов. Возможно изготовление инструмента по индивидуальным чертежам.

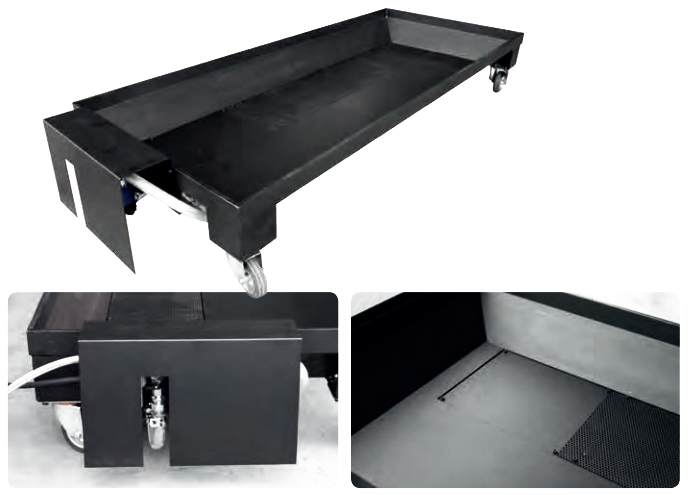

Система сбора стружки и рециркуляции СОЖ
В качестве дополнительного аксессуара используется система сбора стружки и утилизации жидкости с принудительной рециркуляцией СОЖ.
