Разъёмный труборез G.B.C Fast 6-12 применяется для резки и снятия фаски с труб и является идеальным решением для обслуживания трубопроводов.
Особенности
- Диметр труб: от 152 до 327 мм.
- Функции: холодная резка труб, снятие фаски, торцевание, расточка.
- Материалы: углеродистая сталь, нержавеющая сталь, дуплекс, инконель и др.

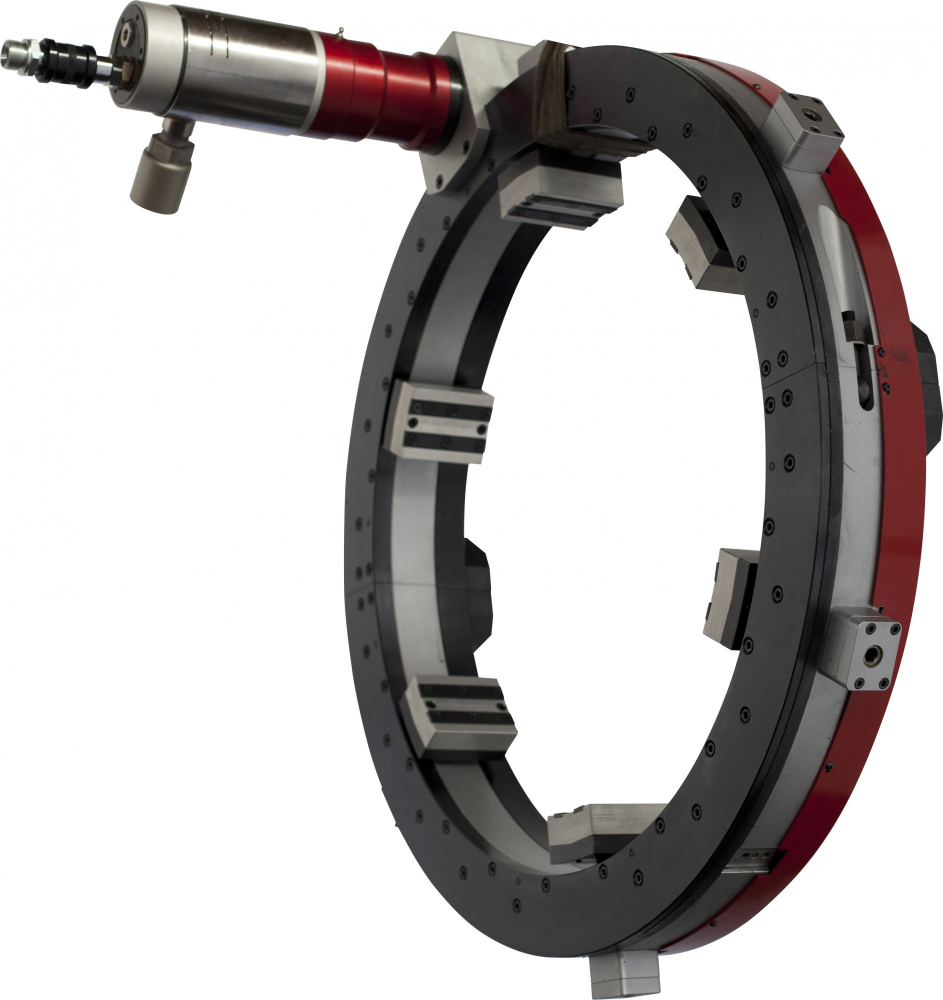

- Монтаж привода под углом 90° для работы в узких местах с ограниченным рабочим пространством.
- Резцедержатели оснащены копировальной системой для устранения отклонений.
Конструкция
Разъемный корпус позволяет производить установку на любом месте трубопровода.

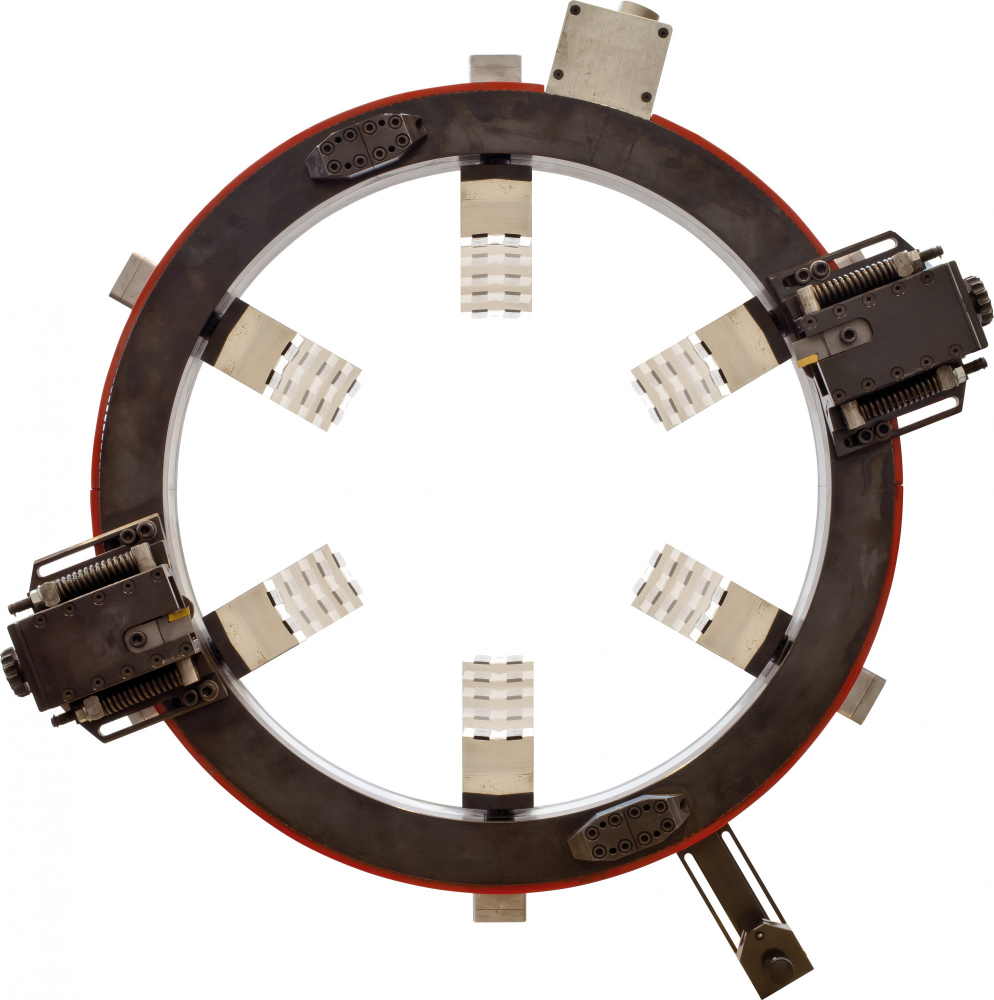

Cамоцентрирующийся захват выравнивает станок на трубе.
Установка привода под углом 90° для работы в труднодоступных местах.
Резцедержатели с копирующим суппортом позволяют устранять отклонения в диаметре заготовки, благодаря чему достигается равномерная фаска. Также на станке установлено устройство автоматической подачи.
Положение привода
Перпендикулярно
Лево
Право
Технические характеристики
| Пневматический | Электрический | Гидравлический | |
|---|---|---|---|
 |
 |
 |
|
| Диапазон фиксации | 152-327 мм | ||
| Ход резцедержателя | 60 мм | ||
| Радиальная подача | 0,104 мм | ||
| Масса | 110 кг | ||
| Параметры питания | 2800 л/мин | 230 В, 50 Гц | 30 л/мин |
| Мощность привода | 3,1 кВт | 2,4 кВт | 5 кВт |
| Макс. крутящий момент | 1216 Нм | 865 Нм | 1453 Нм |
| Частота вращения (без нагрузки) | 21 об/мин | 19 об/мин | 23 об/мин |
| Давление | 6-8 Бар | - | 180 Бар |
Габариты
| A | 506 мм - пневм. 425 мм - электр. 430,5 мм - гидр. |
| B | 170,5 мм |
| C | 345,5 мм |
| D | 607,5 мм |
| E | 262 мм |
| F | 524 мм |
| G | 379 мм |
Резцы
Широкий ассортимент инструментов для резки и фаски (стандартная и комбинированная) любых материалов. Возможно изготовление инструмента по индивидуальным чертежам.
