Комплект из фаскоснимателя B-10 Electra и приспособления X-Pipe для работы на трубах диаметром от Ø 95 мм (внешний диаметр).

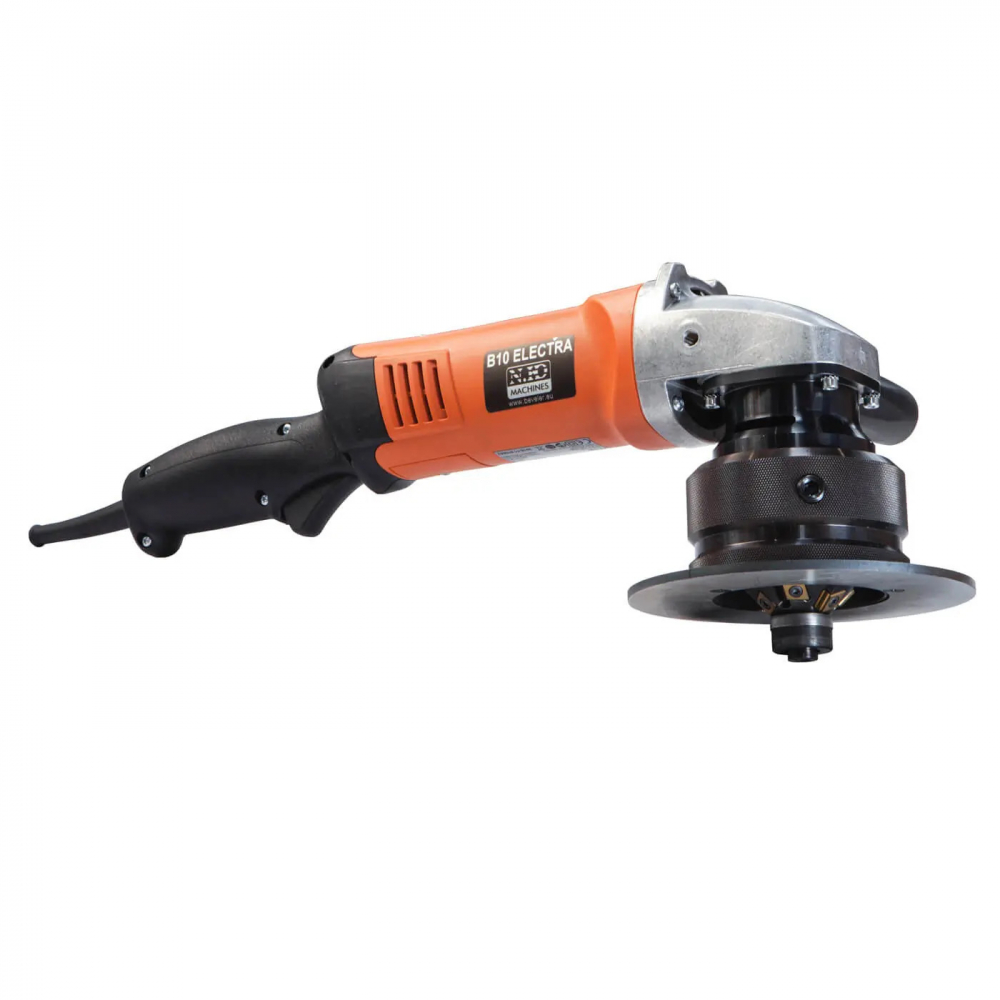

B-10 ELECTRA
Модель B-10 Electra представляет собой сверхпрочный ручной фаскосниматель, который использует фрезерную головку с 6-ю сменными твердосплавными пластинами. Конструкция кромкореза позволяет с легкостью обрабатывать листы с прямолинейным и криволинейным контуром, снимать фаску внутри отверстий.
Особенности
- Высокопроизводительный привод с регулировкой скорости Fein.
- Работает по заготовкам из стали, алюминия, меди и других материалов.
- Точная шкала регулировки регулировки высоты фаски.
- Сменные фрезерные головки для углов 30°, 37,5 °, 45°, 50°, 60° (другие углы по требованию).
- Вращающаяся эргономичная ручка.
Технические характеристики
| Потребляемая мощность | 1700 Вт |
| Напряжение | 230 В, 50 Гц |
| Частота вращения без нагрузки | 2700-8500 об/мин |
| Ширина фаски | От 0 до 10 мм < 400 Н/мм²; от 0 до 5 мм > 400 Н/мм² |
| Углы фаски | 0°, 30°, 37,5°, 45°, 50°, 60° (другие углы по требованию) |
| Масса | 6 кг |
Снятие фаски с отверстий
| Угол фаски | Мин. диаметр отверстия |
| 30° | 34 мм |
| 37,5° | 28 мм |
| 45° | 28 мм |
| 50° | 28 мм |
| 60° | 27 мм |
| R 2,5 мм | 41 мм |
| R 3,5/4 мм | 40 мм |

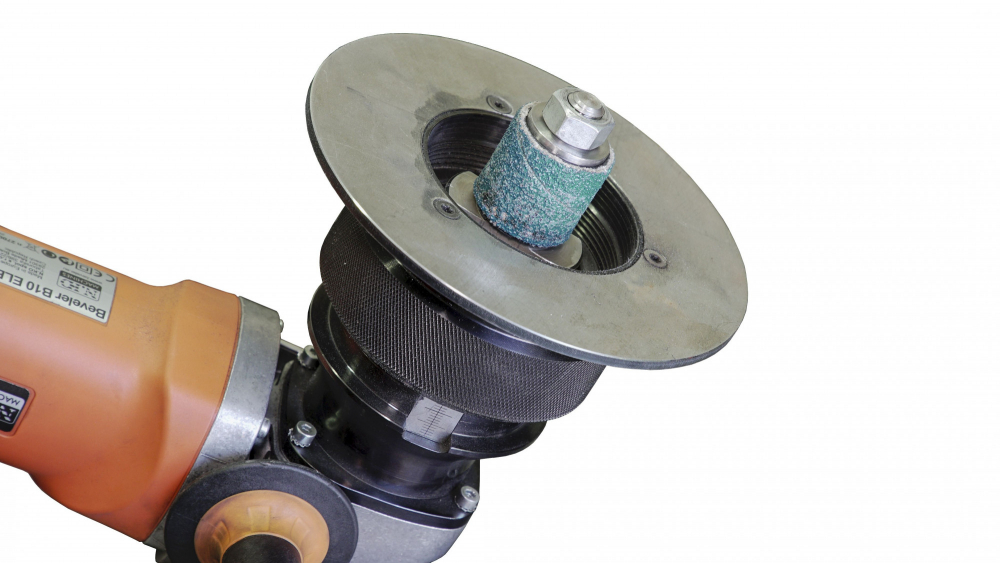

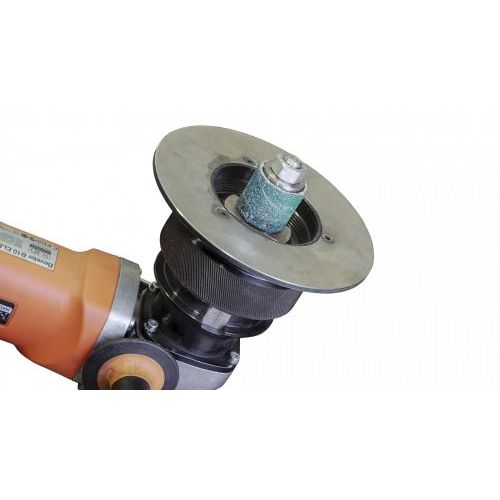

Торцевание листа с помощью опциональной шлифовальной головки
Обработка небольших заготовок и обечаеек с помощью стационарного приспособления
X-PIPE

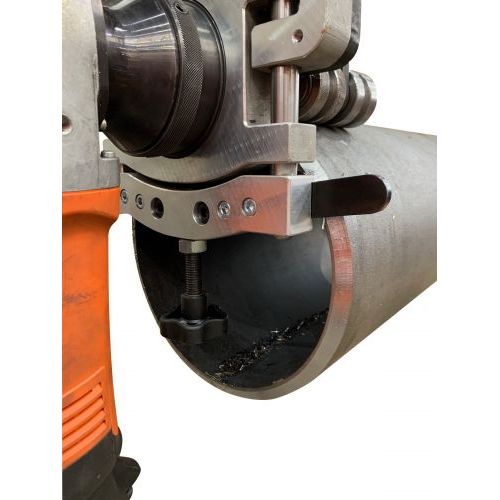

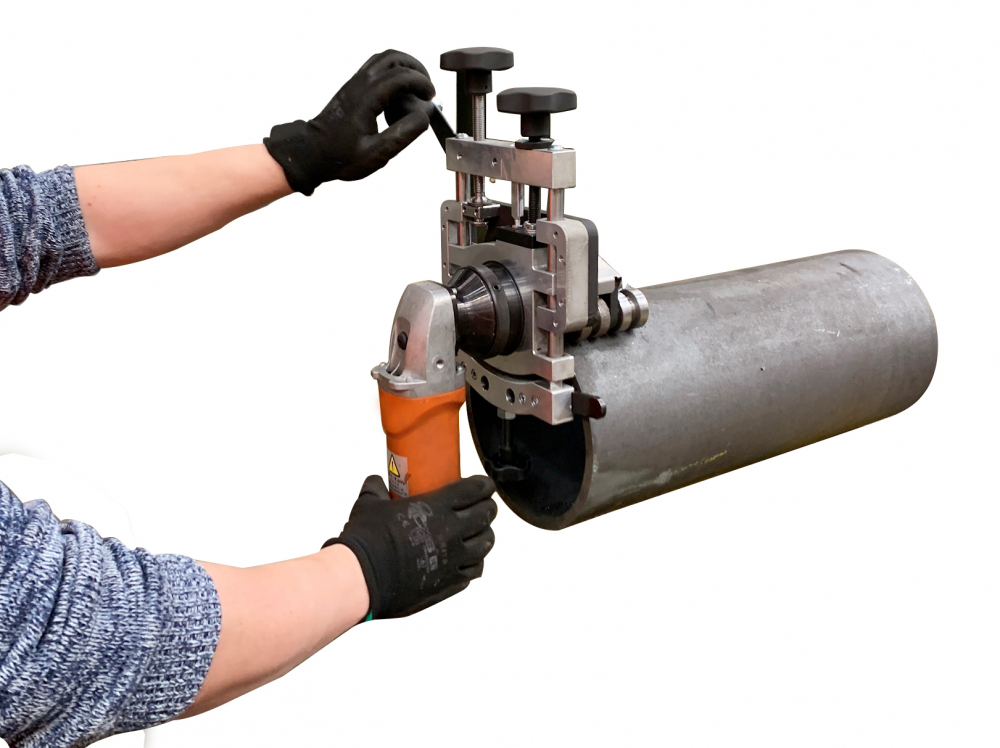

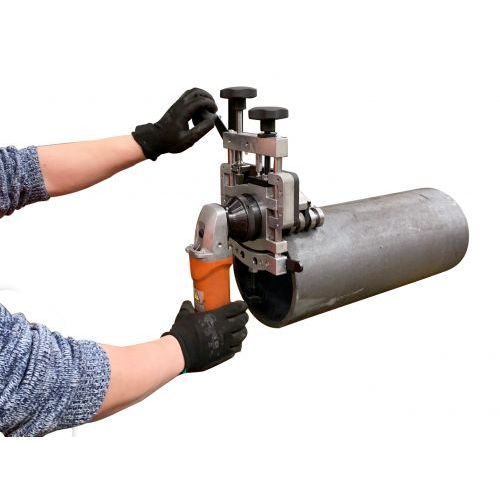

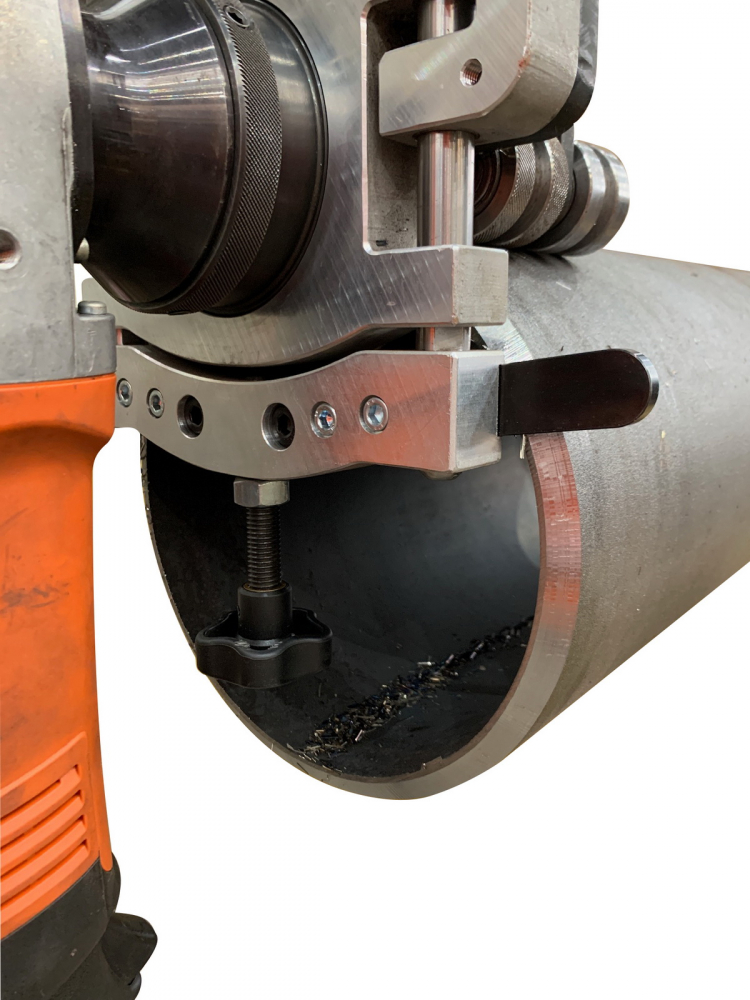

X-PIPE - приспособление, разработанное для легкой и быстрой обработки торцов труб, диаметром от 95 мм и выше (максимальный диаметр не ограничен). Уникальный механизм зажима, направляющие ролики обеспечивают удобное движение по окружности обработанной трубы или по краю листового металла. Прочная рама корпуса гарантирует точное соблюдение угла наклона и также сокращает механические вибрации.
Особенности
- Возможность использования на плоских заготовках.
- Глубина фаски может устанавливаться непрерывно, а итоговые значения отображаются на встроенной шкале.
- Специальные односторонние подшипники для роликов предотвращают отдачу при подходе к материалу, обеспечивая действительно безопасный и комфортный процесс снятия фасок.
- Можно обеспечить заданную величину съема и постоянную глубину фаски даже на большом количестве труб.
- Благодаря гибкому креплению направляющих роликов, приспособление справляется с любыми неровностями и неточностями по окружности трубы.
- Легкая алюминиевая рама.
- Эргономичная вращающаяся рукоятка повышает производительность и способствует безопасной эксплуатации изделия.
- Установленный защитный кожух предотвращает опасный разлет стружки, и защищает оператора от возможных травм.
Технические характеристики
| Угол фаски | 30° / 45° / 60° (в зависимости от фрезерной головки) |
| Макс. ширина фаски | 10 мм |
| Диапазон труб для внешней фаски | от Ø 95 мм (внешний диаметр) |
| Толщина стенки труб для внешней фаски | 2,5 – 15 мм |
| Диапазон труб для внутренней фаски | от Ø 500 мм (меньший внутренний диаметр со специальными аксессуарами) |
| Толщина стенки труб для внутренней фаски | 5 – 15 мм |
| Минимальная глубина зажима | 80 мм |
| Подача | Ручная |
| Масса | 8,4 кг |
Комплект поставки
- Кромкорез B-10 ELECTRA без фрезерной головки, артикул 25300 (выбор головки заказчиком осуществляется самостоятельно).
- Приспособление для работы на трубах X-Pipe.Комплект ЗиП.
- Руководство по эксплуатации.
