ОПИСАНИЕ

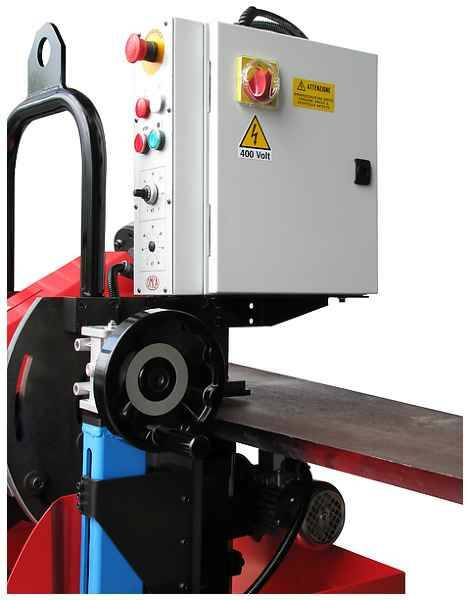

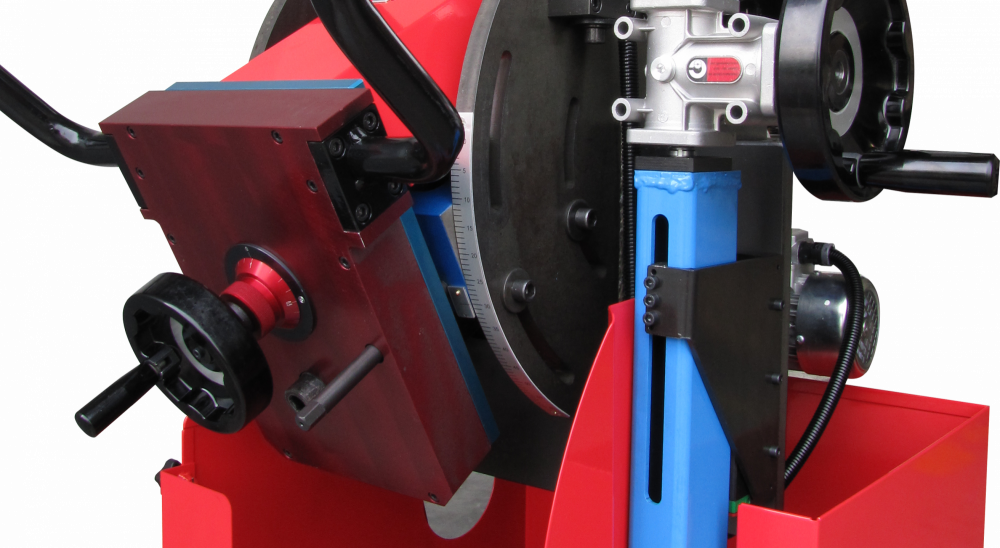

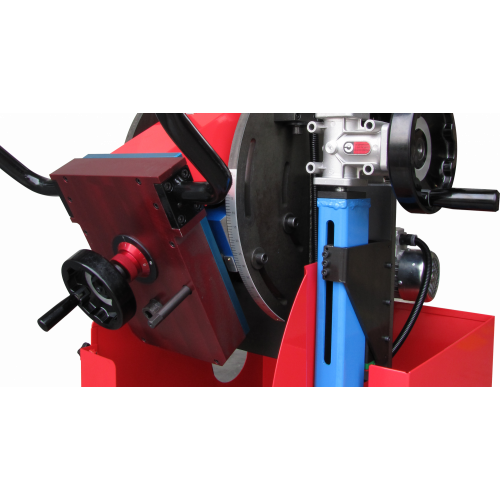

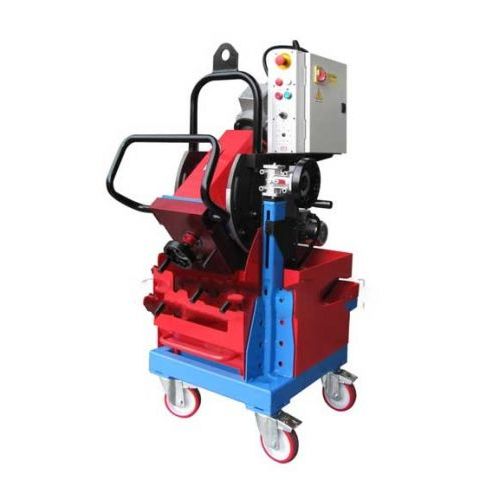

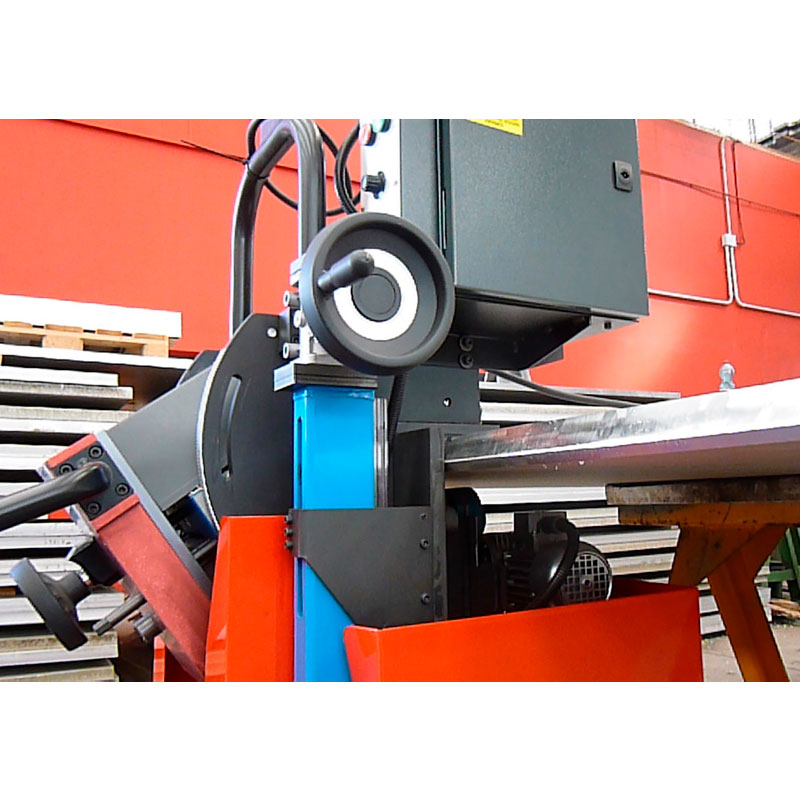

Машина для снятия фаски с автоматической подачей SMF 930 представляет собой "перевернутый" вариант машины для снятия фаски с автоматической подачей SMF 900 и предназначена для снятия фаски с нижней поверхности листа без трудоемких манипуляций с заготовкой и возможностью торцевания (разделки кромки под углом 0°).
Агрегат для снятия фаски SMF 930 предназначен для обработки кромки листового материала под сварку. Подача обрабатываемых заготовок малого и среднего размера в зону реза фрезы производится автоматически с помощью подающих роликов, при обработке заготовок большого размера машина самостоятельно перемещается по листу. Возможна работа без колесной базы (тележки) с подачей машины на балансире.
В основе обработки лежит принцип фрезерования. Обработка производится фрезерной головкой со сменными твердосплавными пластинами. Скорость вращения фрезы - 800 об/мин. Ширина разделки кромки за один проход составляет 2-6 мм (в зависимости от обрабатываемого материала) и требуемая ширина фаски достигается за несколько проходов. При этом обработанная поверхность получается гладкой, практически зеркальной.
Обрабатываемый материал: Сталь, нержавеющая сталь, чугун, алюминий, сплавы на основе титана, HARDOX и пр.
Характеристики:
| Двигатель | Трехфазный, 230/400 В, 4 кВт, 50/60 Гц |
| Глубина фаски | 5-33 мм |
| Макс. ширина фаски | 53 мм (диагональ) |
| Угол снятия фаски | 0°-60° |
| Толщина обрабатываемого листа | 8-60 мм |
| Фреза | Ø 63 мм |
| Скорость вращения фрезы | 800 об/мин |
| Скорость обработки (линейная) | 0-1,2 м/мин |
| Применение | Сталь, нержавеющая сталь, чугун, алюминий, сплавы на основе титана, HARDOX и пр. |
| Вес | 240 кг |
| Размеры с упаковкой (Д х Ш х В) | 920 × 820 ×1600 мм |
| Габариты | 600×600×1550 мм |
| Высота рабочего стола | 820-970 мм |
Особенности станка для снятия фаски SMF 930:
- Несущая конструкция выполнена из стали и алюминия
- Рабочий стол из закаленной стали
- Механизированная подача с 2 полиуретановыми роликами
- Колесная база с регулировкой по высоте, защитой от стружки, ящиком для сбора стружки и поворотными колесами с тормозами
- Возможность работы в условиях неровного пола
- Возможность работы без колесной базы
- Встроенная электромеханическая система обеспечивает автоматическую подачу материала в зону реза фрезы в стационарном и перемещение машины по заготовке в мобильном вариантах
Схема обработки:
