Частотный преобразователь серии IРD-VR в корпусе IP54

16 800 руб.

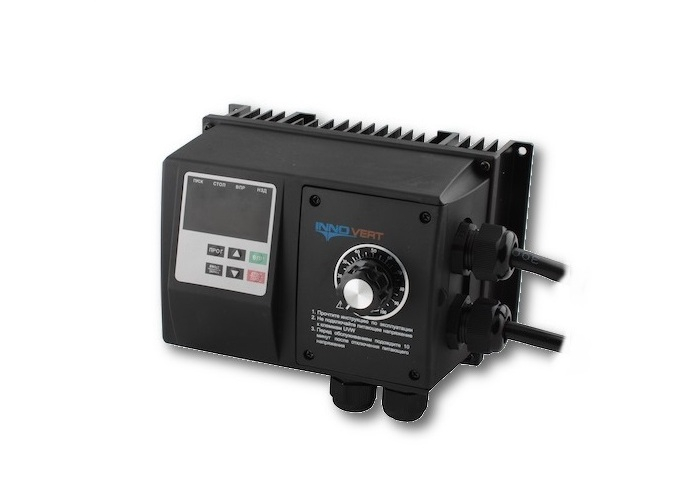

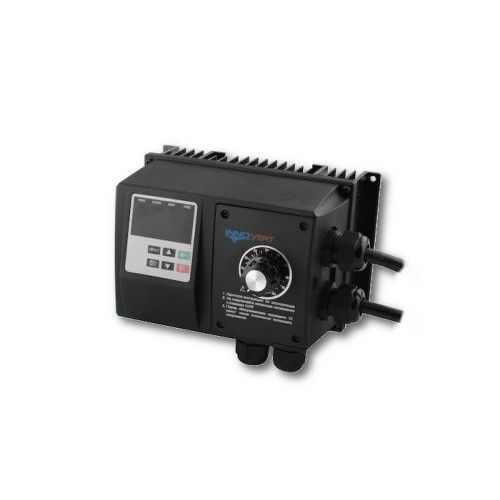

Частотный преобразователь серии IРD-VR в корпусе IP54

Описание

Цена без НДС

Частотный преобразователь IРD-VR в корпусе IP54 обладает защитой от металлической пыли и может эксплуатироваться в непосредственной близости с ленточным гриндером.

Данная модель частотного преобразователя не требует монтажа на месте эксплуатации и может поставляться подключенной к станку и входит в гарантию станка!

Для удобства использования потенциометр управления частотой выведен на корпус частотного преобразователя. Прибор переводит напряжение 1Ф/220В в 3Ф/220В, что обеспечивает работу асинхронного двигателя без потери мощности (крутящего момента). Подходит для асинхронных электродвигателей, устанавливаемых на  ленточные гриндеры. Функции прибора: Плавный пуск, регулировка оборотов с программируемым диапазоном, реверс. При самостоятельном монтаже подключается к к асинхронному двигателю по схеме треугольник.

Описание

– Класс защиты IP54 (пылезащита)
– Мощный алюминиевый радиатор охлаждения .
– Мощность до 1,5кВт, Перегрузочная способность – 150% номинального момента в течение 60с.
– Встроенный PID-регулятор частоты выведен на корпус.
– Последовательный интерфейс RS-485 (протокол Modbus).
– 4 цифровых многофункциональных программируемых входов.
– 2 аналоговых входа (4-20мА, -10/+10В).
– 1 релейный и 1 цифровой (с открытым коллектором).
– 1 аналоговый выход для подключения стрелочного прибора.
– Возможность крепления на ДИН-рейку

В данном материале мы рассмотрим схемы подключения трехфазного асинхронного двигателя с возможностью подключения по двум схемам. Для наших ленточных гриндеров мы рекомендуем использовать двигатель АИР71B2Y3  (ВНИМАНИЕ!! Вам необходим двигатель cдвумя режимами работы на 220/380В).

Двигатель трехфазный асинхронный 220/380 АИР71

Двигатель трехфазный асинхронный 220/380 АИР71

Данный двигатель можно подключить двумя способами.

Звезда.

Звезда (Только при наличии 3-ех фазного напряжения), данный тип подключение позволяет не использовать рабочий конденсатор для функционирования гриндера. Данный тип подключения позволяет использовать всю мощность применяемого мотора, т.е. если у Вас есть 3-ех фазное напряжение, то мы рекомендуем подключать гриндер именно таким способом.

Схема подключении двигателя представлена на Рис.1

Схема подключения электродвигателя - звезда

Рис.1 Схема подключения электродвигателя – звезда

Для подключения электродвигателя таким способом необходимо три провода фаз ( в любой последовательности) подключить на колодки U1 V1 W1. (ВНИМАНИЕ!! Перемычки обмоток двигателя должны располагаться как на Рис.2,  В СЛУЧАЕ НЕВЕРНОГО ПОДКЛЮЧЕНИЯ ПЕРЕМЫЧЕК МЕЖДУ W2 U2 V2 ДВИГАТЕЛЬ СГОРИТ!!)

В случае запуска мотора в обратную сторону необходимо поменять местами любые из вводных проводов, см. Рис 2

Фото подключения двигателя звезда 380В

Фото подключения двигателя звезда 380В

Треугольник

Треугольник, данный тип подключения хотя и менее производительный но его основным плюсом является возможность применения гриндера в домашних и гаражных условиях.

Данная схема подразумевает включение третьей обмотки двигателя через рабочий конденсатор

Когда я сам разбирался в этом вопросе на многих аналогичных схемах изображены два конденсатора (пусковой и рабочий разной номинальной емкости), но для двигателей малой мощности ( до 1.5кВт) вполне можно использовать только один конденсатор (рабочий). Емкости рабочего конденсатора подбирается очень просто:

Ф=P(двиг)*0.1

Т.е. для двигателя P=0.75 кВт – 80мкФ, для двигателя P=1.1кВт – 100мкФ

Схему подключения смотри  на Рис.3

Схема подключения электродвигателя гриндера - треугольник

Рис.3 Схема подключения электродвигателя – треугольник

Для подключения электродвигателя таким способом необходимо два провода ( в любой последовательности) подключить на колодки U1 V1  на колодку W1 мы подключаем провод через пусковой конденсатор.

ВНИМАНИЕ!! Перемычки обмоток двигателя должны располагаться как на Рис.4.

В случае запуска мотора в обратную сторону меняем два вводных провода местами, см. Рис 4

Фото подключения двигателя гриндера треугольник 220В

Фото подключения двигателя треугольник 220В
