Ручной кромкорез ВМ-20

Ручной кромкорез ВМ-20 plus

Ручной кромкорез ВМ-20 plus

Артикул: BM-20plus

Описание

Кромкорез ручной ВМ-20 предназначен для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 15° до 60°, а также торцевать кромку. Отлично зарекомендовал себя в работе как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.

Максимальная ширина фаски 20 мм
Макс. ширина фаски 20 мм
Углы фаски 15° - 60°, опционально 0°
Углы фаски 15°–60°, опционально 0°
Снятие фаски с верхнего края
Снятие фаски с верхнего края
Торцевание (опционально)
Торцевание (опционально)
Снятие фаски с внешнего края труб
Снятие фаски с внешнего края труб ∅ 150–300 мм, опционально ∅ 260–600 мм

Особенности и преимущества:

  • Мобильный, удобный и простой в эксплуатации кромкорез.
  • Получение высокого качества обработанной поверхности методом встречного фрезерования.
  • Практически моментальная регулировка рабочих параметров — угла и глубины среза.
  • В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания.
  • Рукоятка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах. Для уменьшения вибрации имеет гофрированное резиновое покрытие.
  • В качестве режущего инструмента используется двойная торцевая фреза, содержащая 12 симметрично расположенных твердосплавных пластин. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины (итого 600 м погонных).
  • Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
  • В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.

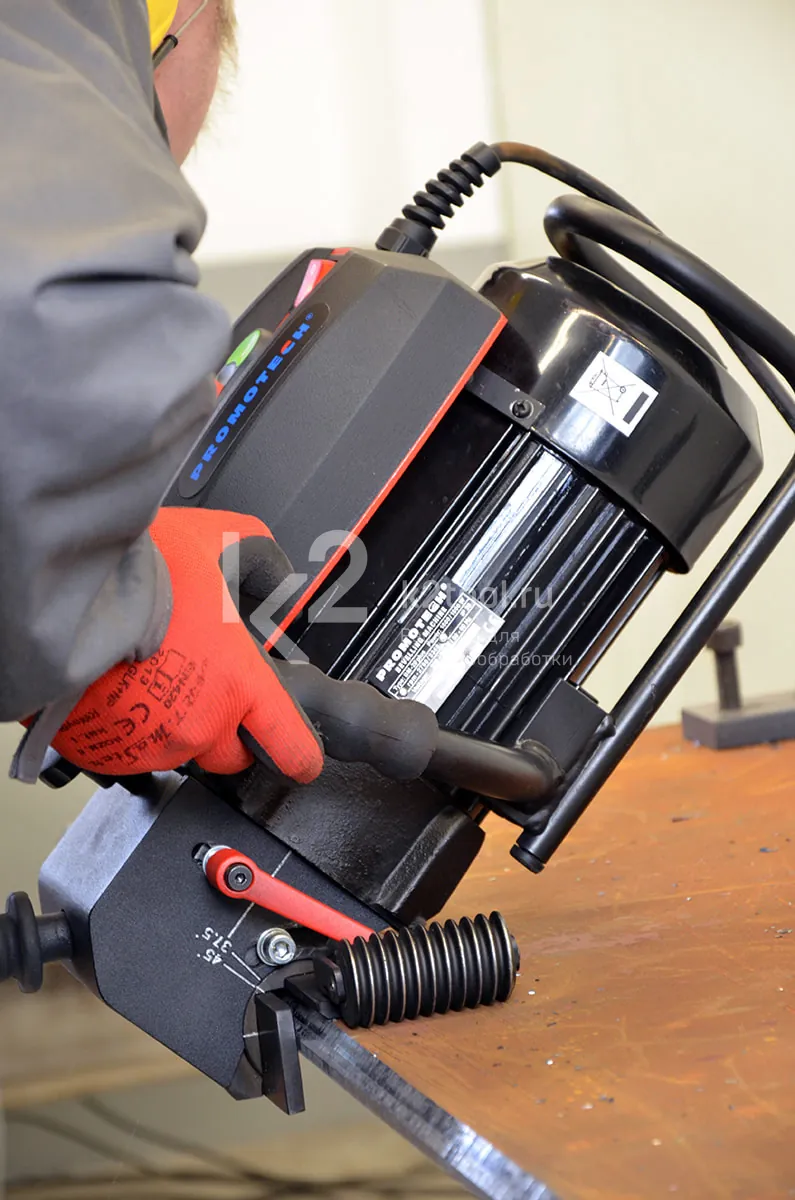

Снятие фаски с листа
Снятие фаски с листа
Торцевание листа (опционально)
Торцевание листа (опционально)

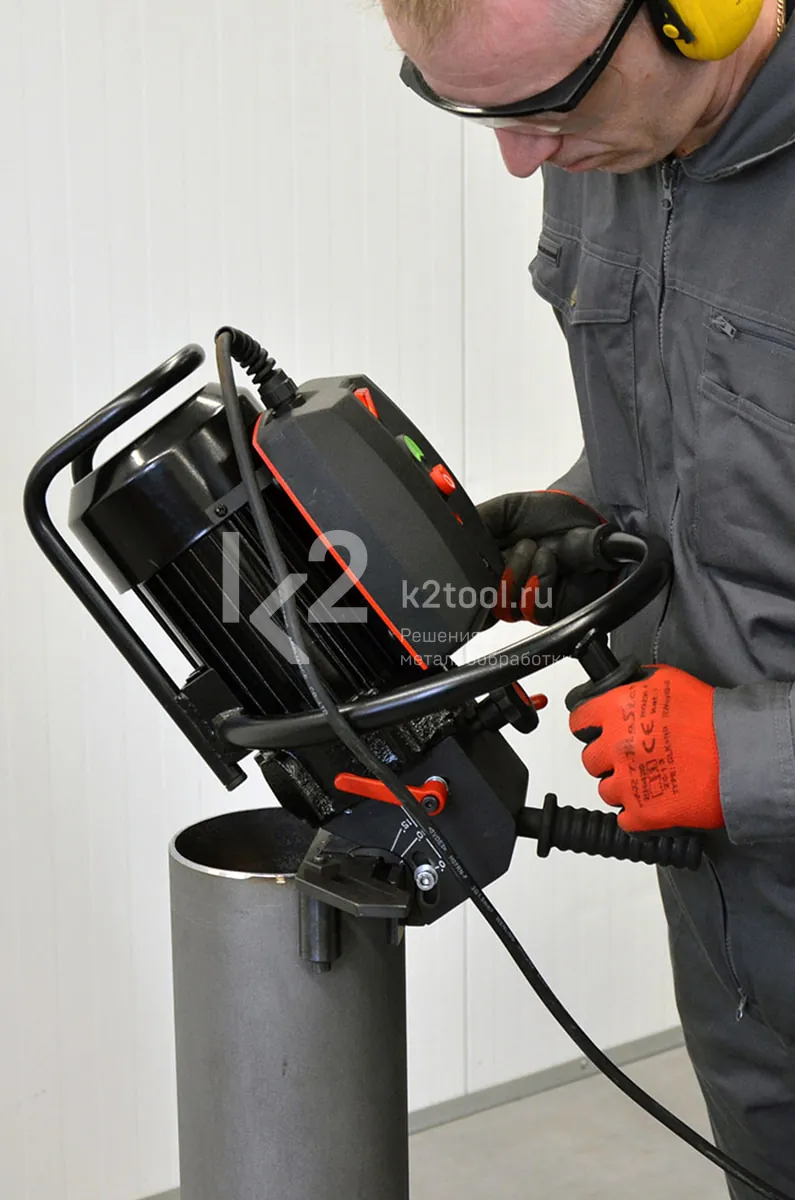

Снятие фаски с труб ∅150-300 мм (опционально)
Снятие фаски с труб ∅150-300 мм (опционально)
Снятие фаски с труб ∅260-600 мм (опционально)
Снятие фаски с труб ∅260-600 мм (опционально)

Технические характеристики

Источник питания 220-240 В, AC/50/60 Гц
Мощность 1100 Вт
Частота вращения 2 820 об/мин
Привод — двигатель электрический, однофазный, индукционный с рабочим конденсатором
Cтепень защиты 1
Углы фаски 15°-60°; 0° (опционально)
Максимальная ширина фаски 20 мм (для угла 45°)
Используемый инструмент две фрезерные головки с твердосплавными пластинами
Скорость обработки 1,5 м/мин
Подача Ручная
Масса 20,5 кг

Габариты кромкореза и размеры снимаемой фаски

Размеры снятия фаски кромкореза ВМ-20

A B R S Dmin a b g d
420 мм 330 мм 305 мм 0–20 мм 150 мм 45–75° 15–60° 75–30°

Стандартный комплект поставки

Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка на необходимую ширину среза и регулировка угла фрезерования.

  • Машина ручная для обработки кромок с набором пластин ВМ-20.
  • Металлический ящик для транспортировки
  • Ключ шестигранный s=3.
  • Ключ шестигранный s=6.
  • Ключ для крепления фрез.
  • Блокировка фрезерной головки.
  • Толкатель фрезерной головки.
  • Руководство по эксплуатации.

Ручной кромкорез ВМ-20 plus

Артикул: BM-20plus

Описание

Кромкорез ручной ВМ-20 предназначен для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 15° до 60°, а также торцевать кромку. Отлично зарекомендовал себя в работе как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.

Максимальная ширина фаски 20 мм
Макс. ширина фаски 20 мм
Углы фаски 15° - 60°, опционально 0°
Углы фаски 15°–60°, опционально 0°
Снятие фаски с верхнего края
Снятие фаски с верхнего края
Торцевание (опционально)
Торцевание (опционально)
Снятие фаски с внешнего края труб
Снятие фаски с внешнего края труб ∅ 150–300 мм, опционально ∅ 260–600 мм

Особенности и преимущества:

  • Мобильный, удобный и простой в эксплуатации кромкорез.
  • Получение высокого качества обработанной поверхности методом встречного фрезерования.
  • Практически моментальная регулировка рабочих параметров — угла и глубины среза.
  • В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания.
  • Рукоятка машины выполнена в сложной форме для удобства работы как на листах, так и на трубах. Для уменьшения вибрации имеет гофрированное резиновое покрытие.
  • В качестве режущего инструмента используется двойная торцевая фреза, содержащая 12 симметрично расположенных твердосплавных пластин. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины (итого 600 м погонных).
  • Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
  • В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется.
Снятие фаски с листа
Снятие фаски с листа
Торцевание листа (опционально)
Торцевание листа (опционально)
Снятие фаски с труб ∅150-300 мм (опционально)
Снятие фаски с труб ∅150-300 мм (опционально)
Снятие фаски с труб ∅260-600 мм (опционально)
Снятие фаски с труб ∅260-600 мм (опционально)

Технические характеристики

Источник питания 220-240 В, AC/50/60 Гц
Мощность 1100 Вт
Частота вращения 2 820 об/мин
Привод — двигатель электрический, однофазный, индукционный с рабочим конденсатором
Cтепень защиты 1
Углы фаски 15°-60°; 0° (опционально)
Максимальная ширина фаски 20 мм (для угла 45°)
Используемый инструмент две фрезерные головки с твердосплавными пластинами
Скорость обработки 1,5 м/мин
Подача Ручная
Масса 20,5 кг

Габариты кромкореза и размеры снимаемой фаски

Размеры снятия фаски кромкореза ВМ-20

A B R S Dmin a b g d
420 мм 330 мм 305 мм 0–20 мм 150 мм 45–75° 15–60° 75–30°

Стандартный комплект поставки

Кромкорез поставляется в готовом для использования состоянии. Единственно необходимая операция — это настройка на необходимую ширину среза и регулировка угла фрезерования.

  • Машина ручная для обработки кромок с набором пластин ВМ-20.
  • Металлический ящик для транспортировки
  • Ключ шестигранный s=3.
  • Ключ шестигранный s=6.
  • Ключ для крепления фрез.
  • Блокировка фрезерной головки.
  • Толкатель фрезерной головки.
  • Руководство по эксплуатации.
